詳細信息
一、產品信息
品牌： 西馬特 產品型號：SC4-Plus

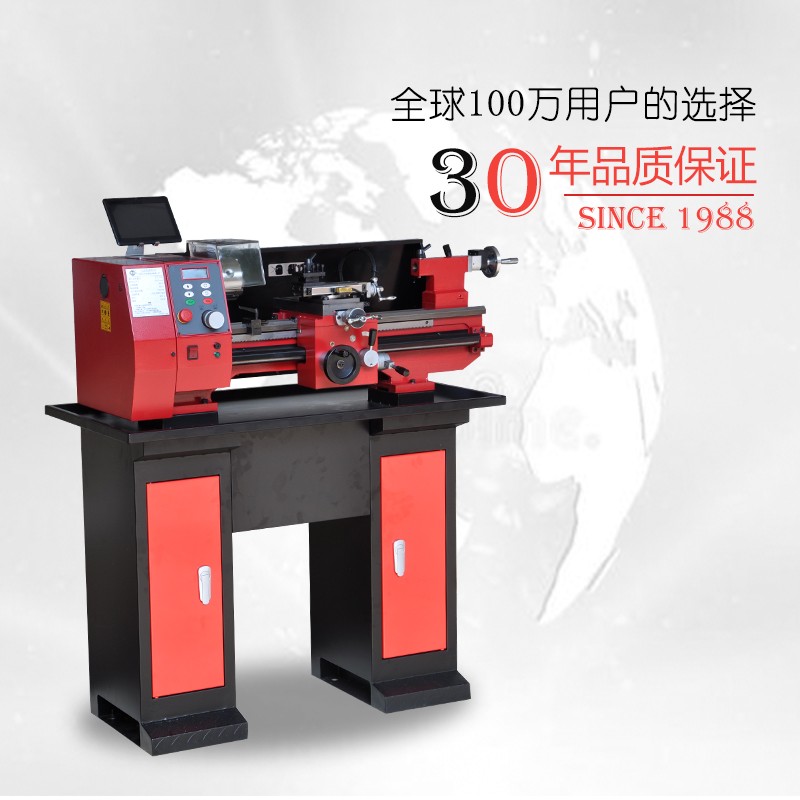

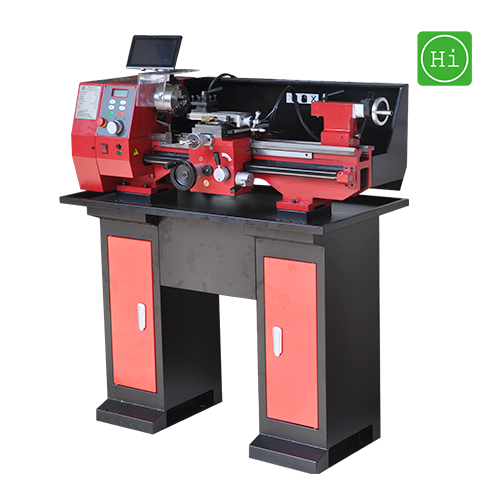

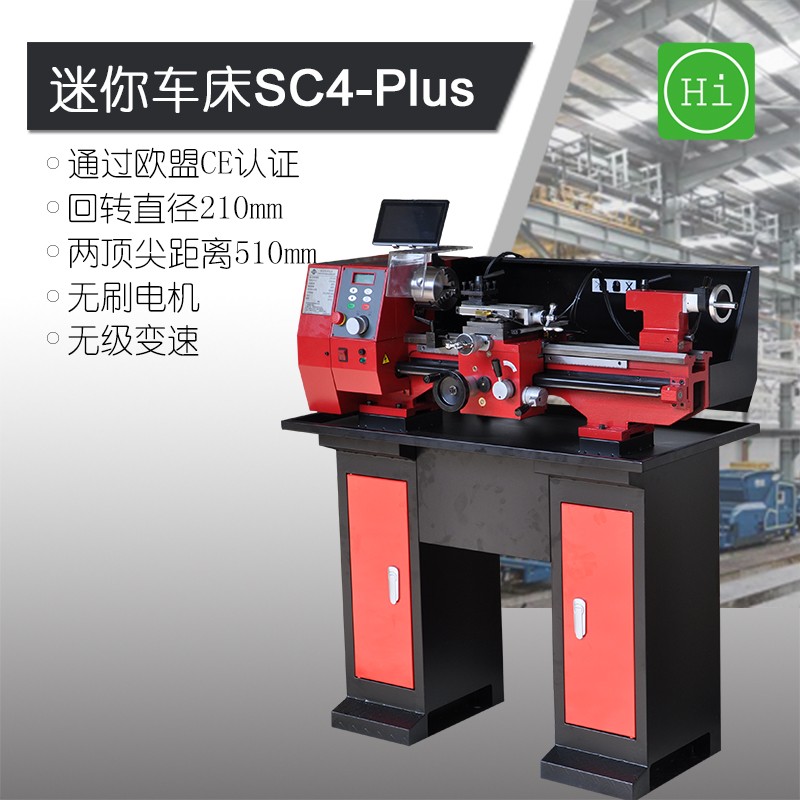

西馬特SC4-Plus是經典臺式車床sc4的升級版

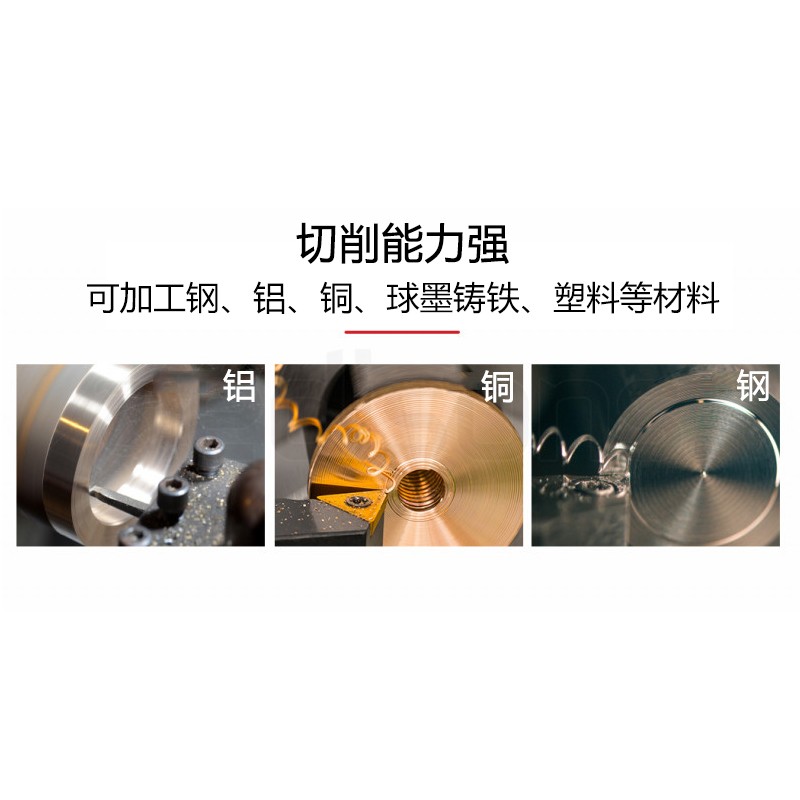

可用于金屬件（鋁、銅、球墨鑄鐵、鋼等）切削的迷你車床
適用于家庭、學校、實驗室、DIY與模型制作愛好者

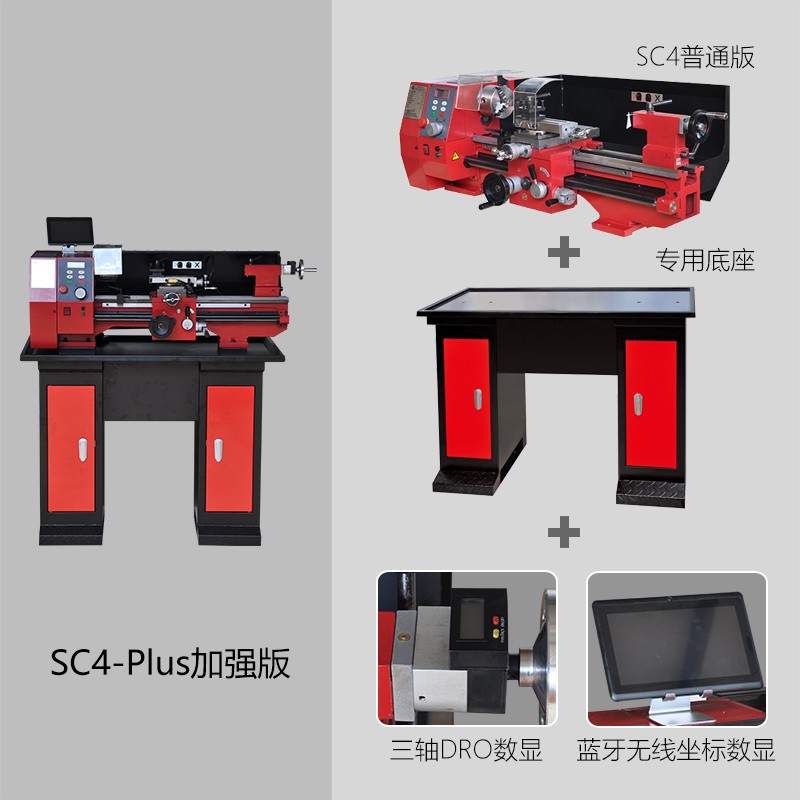

在SC4原有的基礎上升級了：
| 1) 加裝三軸磁柵尺+藍牙+平板電腦套件； |

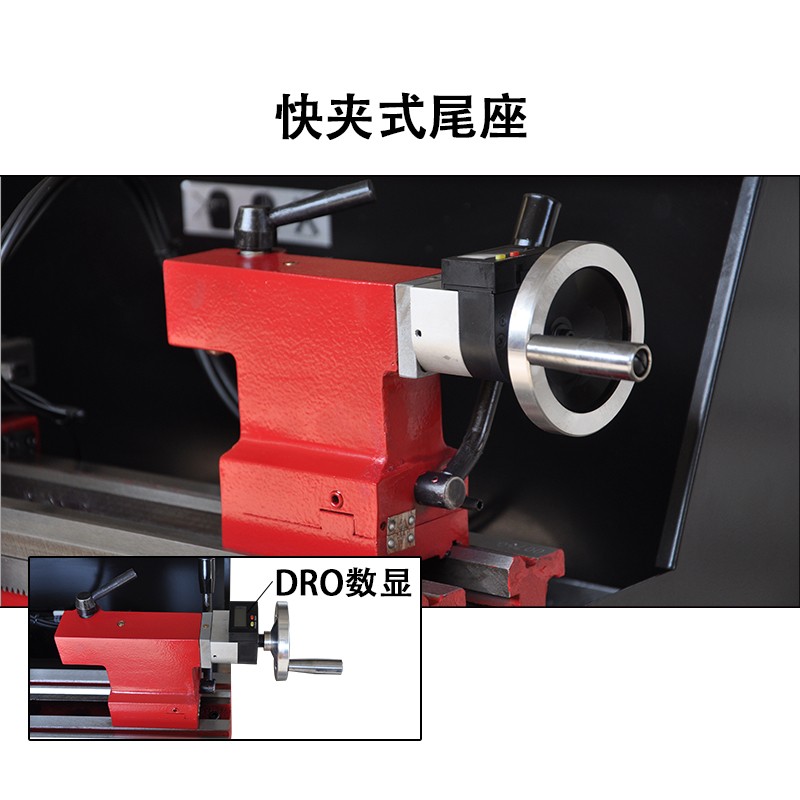

| 2) 尾座加裝DRCD數顯組件； |
| 3) 專用底座 |
| 1.急停開關 | 2.參數銘牌 | 3.主軸調速旋扭 |
| 4.主軸啟停開關 | 5.主軸轉速數顯 | 6.保險絲座 |
| 7. 主軸正反轉切換開關 | 8.卡盤防護罩 | 9.絲桿防護罩 |

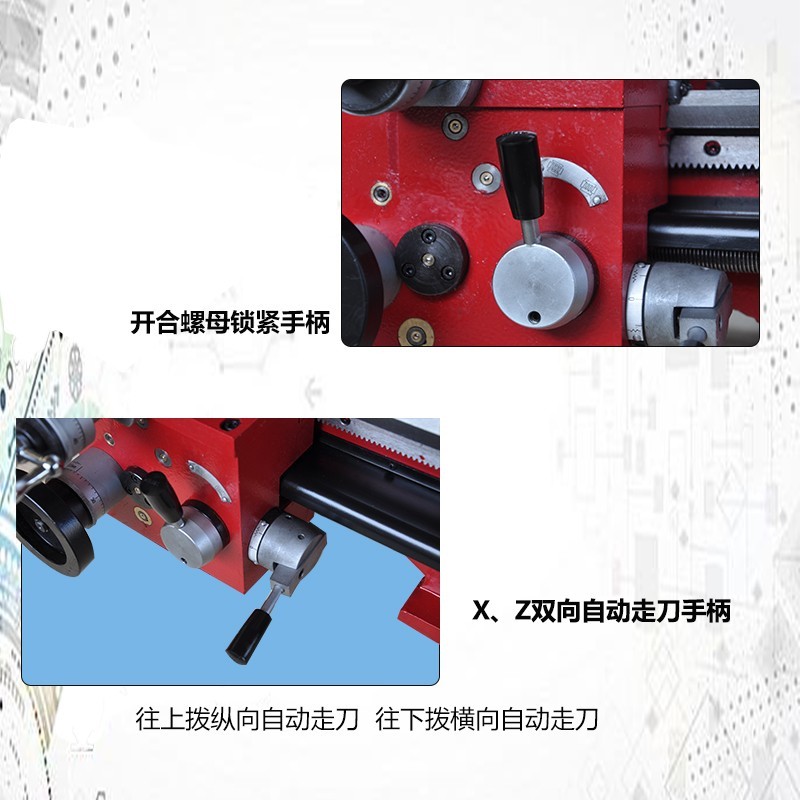

| 10.四工位刀架 | 11. 絲桿開合螺母控制桿 | 12. X、Z雙向自動進刀 |
| 13.尾座套筒鎖緊手柄 | 14.尾座體 | 15.卡盤 |
| 16.尾座快速鎖緊手柄 |
二、產品特色

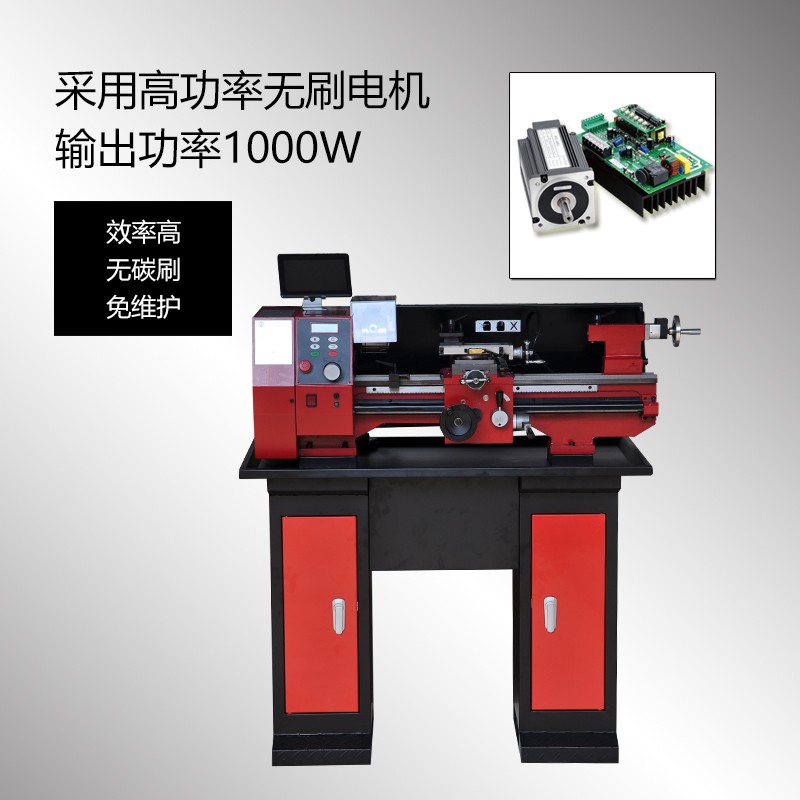

大功率無刷電機
超靜音
雙向自動進刀
質感啟停開關
金屬超大調速旋扭
安全開關
轉速數顯
一鍵切換正反轉
無級變速

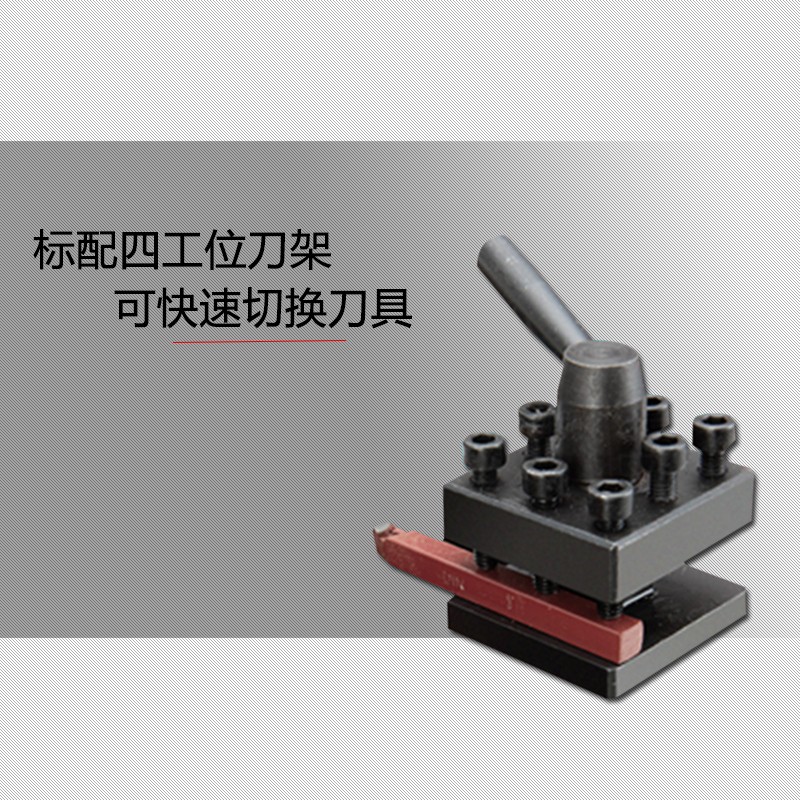

四定位刀架
過載保護
全套金屬交換齒輪

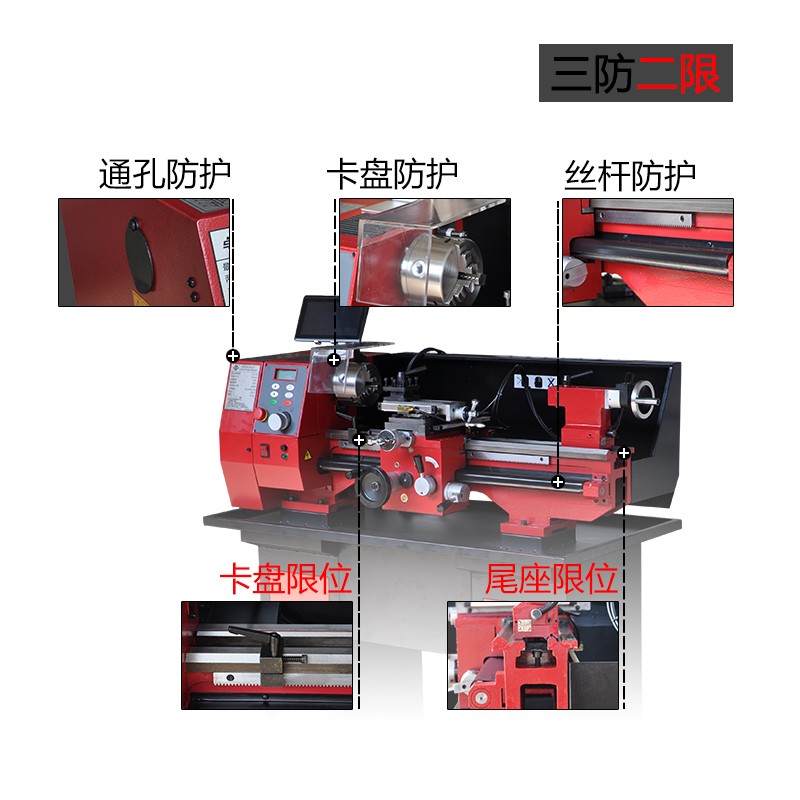

四防二限
四防護：卡盤防護、刀架防護、通孔防護、絲桿防護
兩限位：尾座防跌落限位、卡盤限位
三、產品附件
序號 | 名稱 | 規格或型號 | 數量 | 備注 |

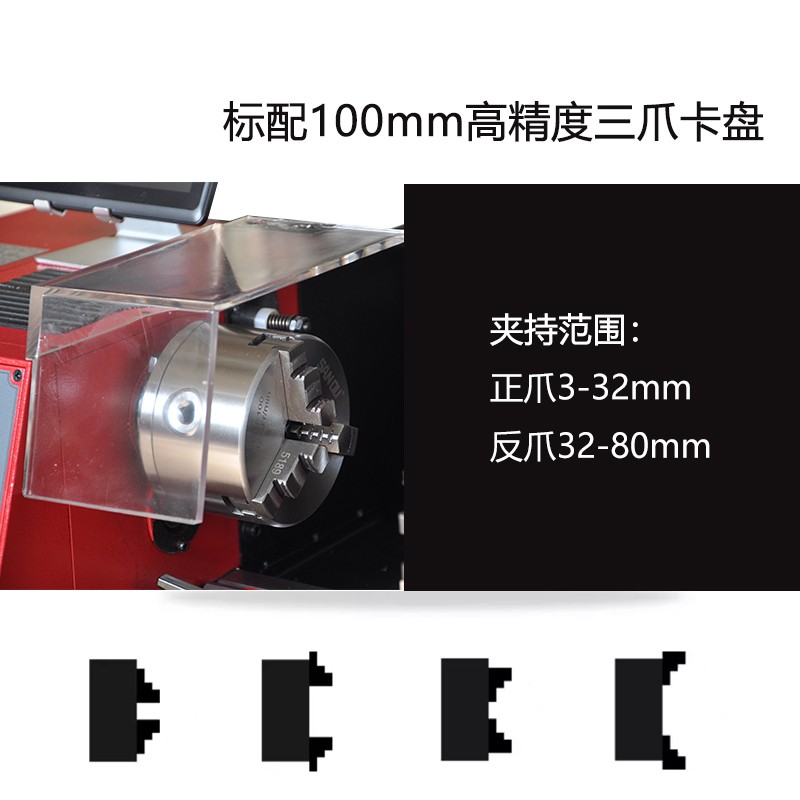

1 | 隨機附件 | 環球牌三爪卡盤100及卡盤手柄 | 各1 | |
2 | 雙頭扳手 | 8×10、14×17、17×19 | 各1 | |
3 | 內六角扳手 | 2.5、3、4、5、6 | 各1 | |
4 | 主軸頂尖 | CJ9525-02019 | 1件 | |
5 | 尾座頂尖 | CJ9525-03023 | 1件 | |
6 | 交換齒輪 | 公制：35、40、45、49、50(2只)、56、70、80、100(2只) | 共11只 | |
英制：35、40、45、50(2只)、55、70、100(2只)、127 | 共10只 | |||
公英制：35、40、45、49、 50(2只)、55、56、70、80、100(2只) 、127 | 共13只 | |||
7 | 六角螺栓 | GB 5783-86 M8x35 | 6 | |
8 | 平墊圈 | GB 97.1-85 8 | 6 |
規格參數
| 床身上工件最大回轉直徑 | 210mm |
| 最大工件長度 | 510mm |
| 主軸通孔直徑 | 20mm |
| 主軸內孔錐度 | 莫氏3號 |
| 尾軸孔錐度 | 莫氏2號 |
| 主軸轉速范圍（6級） | 100-2000rpm |
| 拖板橫向行程 | 100mm |
| 拖板縱向行程 | 70mm |
| 可加工螺紋范圍 | 公制 0.25-3.0mm（17種規格） |
| 電機輸出功率 | 1000w |
| 車床外形尺寸 | 910*630*400mm |
| 包裝車床 | 1060*710*510mm |
| 凈重/毛重 | 105/135kg |
