一、產品信息

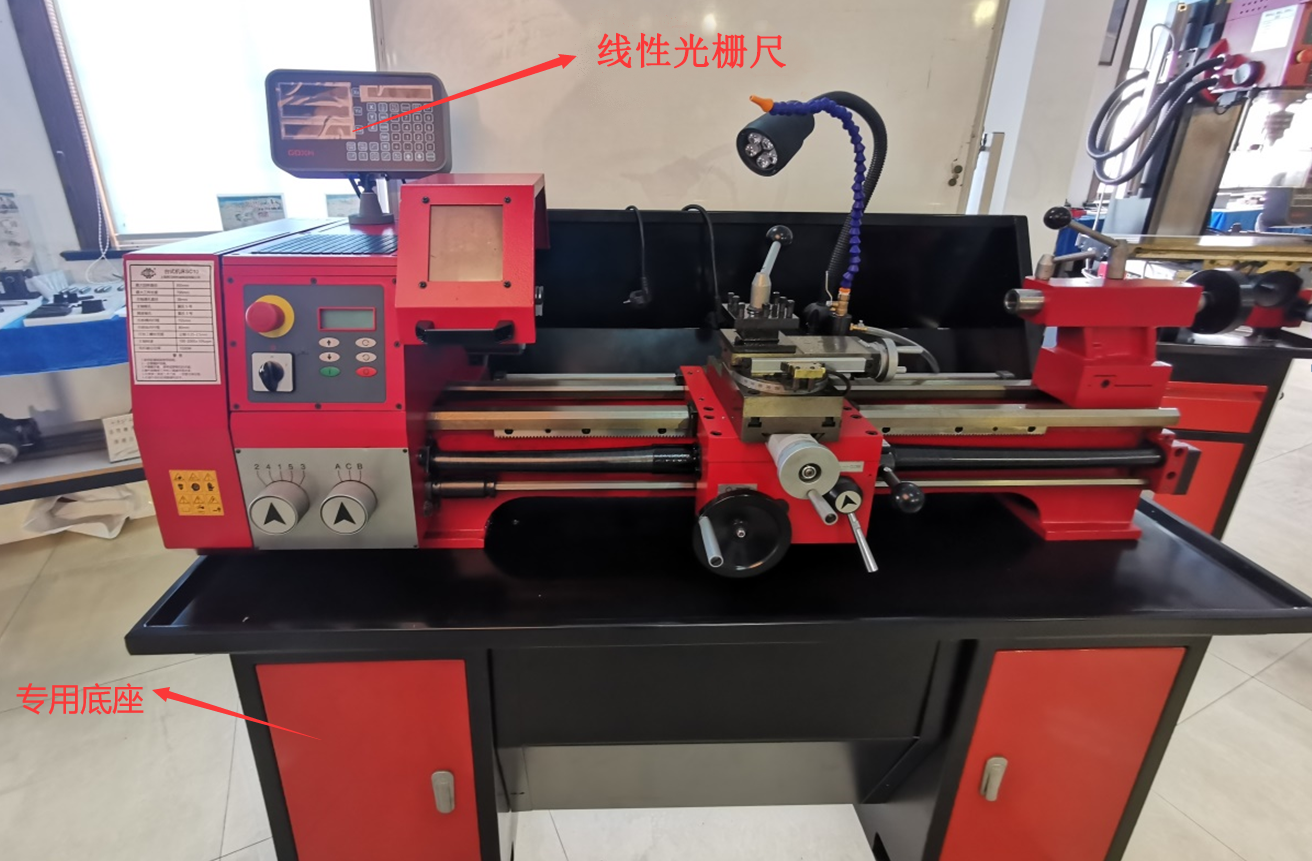

西馬特SC10-plus是SC10升級款，增加專用底座，安裝高精度光柵尺
無刷電機 低速大扭矩 無極變速 精準控制轉速
掛輪不臟手設計，外置圓形換擋手柄
四定位刀架 噪音低 電機免維護
可加工鋁、銅、鐵、鋼等金屬制品
在SC10原有的基礎上升級了：
| 1) 帶冷卻水箱 |
| 2) 裝二軸DIGI數顯 |
| 3) 裝LED工作燈 |
| 4) 配新款紅門底座 |

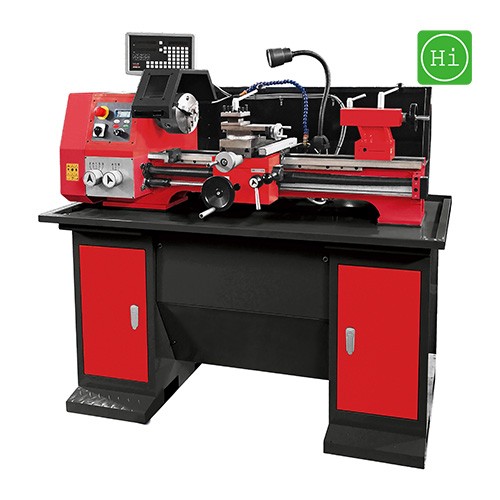

原SC10的基礎上升級配備三軸藍牙數顯與標準底座
| 1.車床掛輪表 | 2.車床急停開關 | 3.主軸加、減速按鈕 |
| 4.車床、鉆床轉換開關 | 5.主軸啟動按鈕 | 6.主軸停止按鈕 |
| 7.變速齒輪箱 | 8.過載離合器 | 9.三爪卡盤 |
| 10.擋塊 | 11.縱向移動手輪 | 12.橫向移動手輪 |
| 13.開合螺母手柄 | 14.縱/橫向進給手柄 | 15.尾座手輪 |
| 16.尾座鎖緊手柄 | 17.尾座套筒鎖緊手柄 | 18.小拖板手輪 |
| 19.中拖板 | 20.刀架鎖緊手柄 | 21.大拖板 |
| 22.卡盤防護罩 | 23.主軸正反轉按鈕 | 24.主軸速度顯示 |
二、產品特色
1500w大功率無刷電機
高精度光柵尺
專用機床底座
超靜音
雙向自動進刀
質感啟停開關
金屬超大調速旋扭
安全開關
轉速數顯
一鍵切換正反轉
無級變速
四工位刀架
過載保護
四防二限
四防護：卡盤防護、刀架防護、通孔防護、絲桿防護
兩限位：尾座防跌落限位、卡盤限位
三、產品細節
四、隨機附件
序號 | 名稱 | 規格或型號 | 數量 | 備注 |
1 | 花盤 | 200mm | 1個 | |
2 | 中心架 | 125mm | 1個 | |
3 | 跟刀架 | 125mm | 1個 | |
4 | 活頂尖 | 莫氏2號 | 1個 | |
5 | 四爪卡盤 | 125mm | 1個 | |
6 | 四爪卡盤座 | 125mm | 1個 | |
7 | 三爪卡盤座 | 125mm | 1個 | |
8 | 卡盤法蘭 | 130mm | 1個 | |
9 | 卡盤法蘭 | 160mm | 1個 | |
10 | 快換刀架 | 三件套 | 1套 | |
11 | 切削刀具 | 二件套 | 1套 | 外圓刀、切刀 |
12 | 機床底座及油盤 | CJ9525C.16A-00或CJ9525C.16B-00或CJ9525C.16C-00 | 1套 | |
13 | 垂向拖板 | CT | 1套 | |
14 | 單頭扳手 | □28 | 1個 | 與垂向拖板配套供應 |
15 | 內六角圓柱頭螺釘 | M8×16 | 2個 | 與垂向拖板配套供應 |
16 | 銑磨頭 | XMT | 1套 |
規格參數
| 床身上工件最大回轉直徑 | 305mm |
| 最大工件長度 | 700mm |
| 主軸通孔直徑 | 38mm |
| 主軸內孔錐度 | 莫氏5號 |
| 主軸轉速范圍（6級） | 莫氏3號 |
| 拖板橫向行程 | 155mm |
| 拖板縱向行程 | 80mm |
| 可加工螺紋范圍 | 公制 0.25-2.5mm（14種規格） |
| 主軸轉速范圍 | 100-2000±10%rpm |
| 電機輸出功率 | 1500w |
| 車床外出尺寸 | 1500*750*730mm |
| 包裝尺寸 | 1550*890*670mm |
| 凈重/毛重 | 215/255kg |
