一、產品信息
小型數控車床PC1-Plus（教育版）

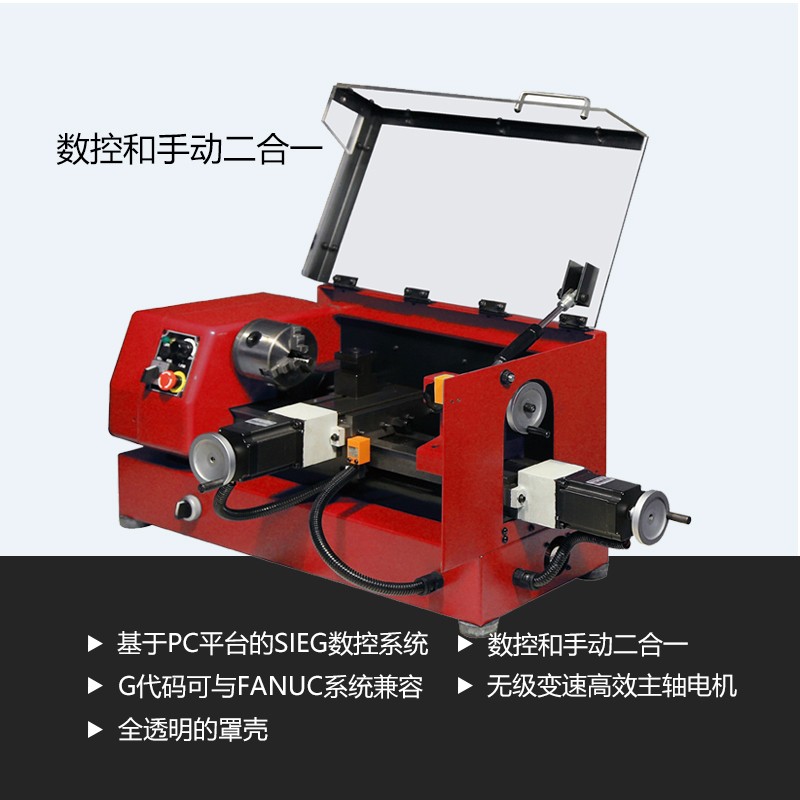

PC1-PLUS是一臺集數控和手動二合一的精密車床。全透明的罩殼提供了很好的視覺效果。基于PC機的控制系統，通過以太網直接連接電腦。安裝調試簡單便利。操作簡單，很適合小零件加工，和學校教學演示和培訓。同時去除了CNC系統，PC1-PLUS完全可以但做一臺手動機床使用整臺機床開門斷電，設計安全合理，成本低。
二、產品組成

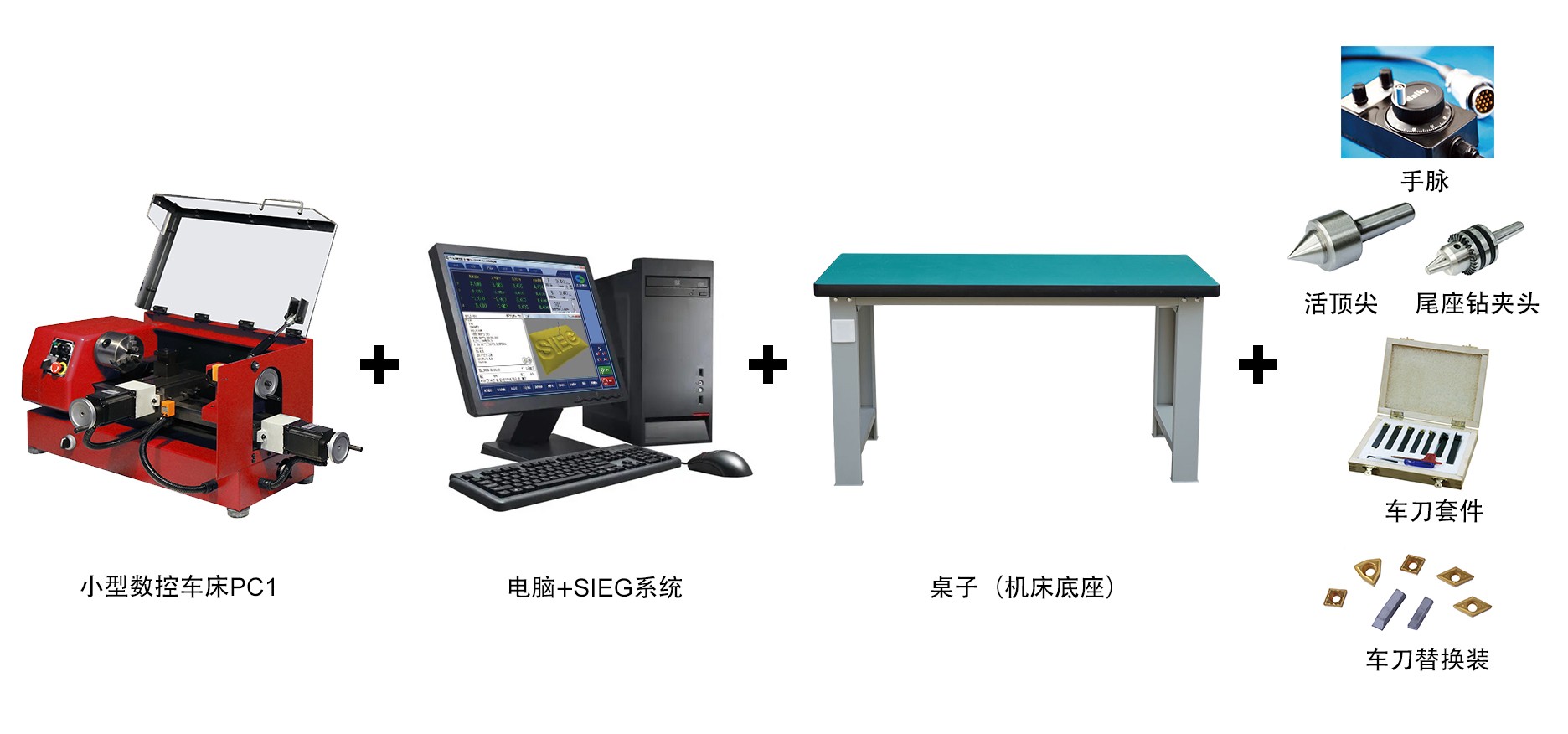

PC1-PLUS（教育版）包含
PC1-PLUS（教育版）清單 | |||
序號 | 品名 | 數量 | 備注 |
1 | 小型數控車床PC1 | 1 | |
2 | SIEG系統 | 1 | |
3 | 臺式電腦 | 1 | |
4 | 桌子-機床底座 | 1 | |
5 | 隨機附件 | 1 | 見隨機附件清單 |
6 | 手脈 | 1 | 教育版配套附件 |
7 | 尾座鉆夾頭 | 1 | |
8 | 活頂尖 | 1 | |
9 | 車刀 | 1 | |
10 | 車刀替換裝 | 1 | |

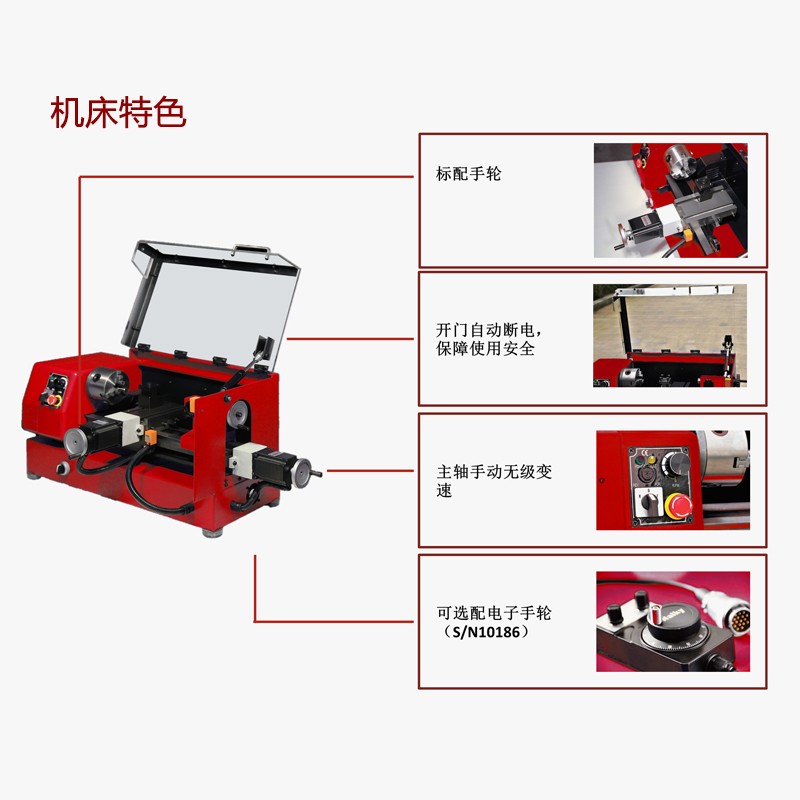

三、產品特點
■無級變速高效主軸電機
■基于PC平臺的數控系統，可靠性高，操作簡便
■220V單向交流電
■通過以太網連接電腦
■MT2公制主軸規格
■G代碼可與FANUC兼容
■高品質電氣元器件及快速插頭
■數控手動二合一
四、隨機附件
PC1隨機附件清單 | ||||
序號 | 品名 | 型號 | 規格 | 數量 |
1 | 使用說明書 | PC1 | 1 | |
2 | 資料光盤 | SIEG-TURNNING | 1 | |
3 | 雙頭板手 | 5.5×7 | 各1 | |
4 | 內六角扳手 | 2、3、4、6 | 各1 | |
5 | 小手柄組件 | C10112、C10113 | 3套 | |
6 | 頂尖 | C12023 | MT1 MT2 | 各1 |
7 | 調整墊腳 | C2A010100 | 4 | |
8 | 3米網線 | SIEG | 1根 | |
9 | 6×100 | 十字形螺釘旋具 | 1把 | |
10 | 塑料油壺 | |||
臺式電腦
主 機：CPU i3-10105 內存4G 硬盤1T機械 集成顯卡
顯示器：21.5英寸液晶顯示器
SIEG系統

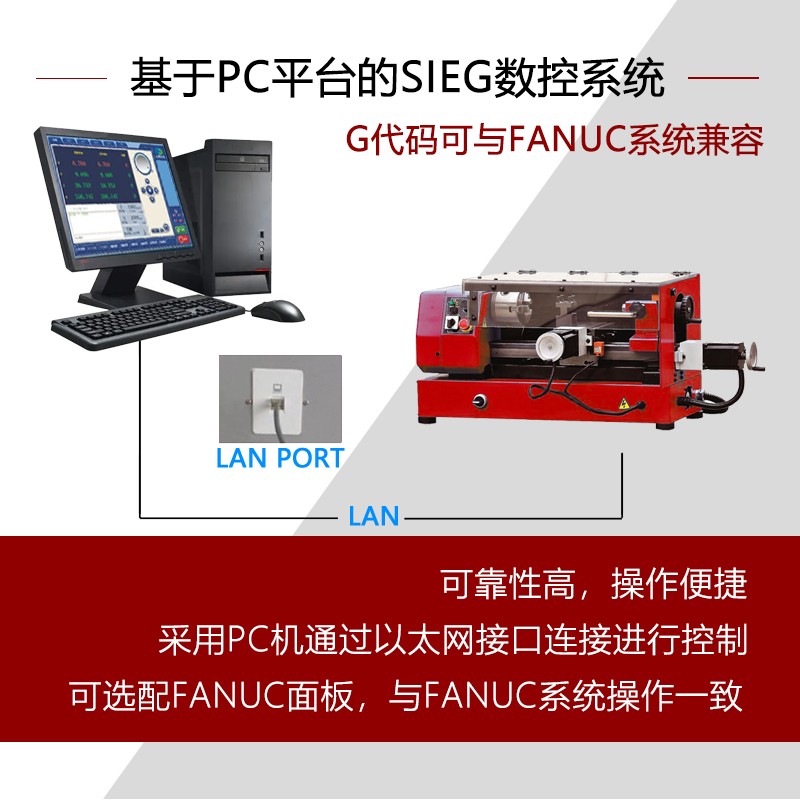

SIEG是一款基于電腦控制的數控系統。軟件光盤隨機附送，將電腦和機器使用網線連接，然后將軟件光盤裝載到光驅，安裝軟件，設置好參數之后，即可開始加工。
特點:
1、可選多語言操作界面，如英語、法語、德語等等。
2、可識別G代碼程序，可手動編寫小程序，封閉循環，子程序等等。并且全部可適用于Fanuc系統。
3、提供多I/O接口，擴展性強，支持在線梯形圖編程。
4、支持自動換刀和刀具磨損管理。
5、支持雙向螺距誤差補償
教育版附件：
規格參數
| 加工范圍 | 車床最大回轉直徑 | 140mm | |||||||||||||||||||||||
| 滑板上面最大回轉直徑 | 75mm | ||||||||||||||||||||||||
| 兩頂尖的距離 | 250mm | ||||||||||||||||||||||||
| 主軸 | 卡盤規格 | 80mm | |||||||||||||||||||||||
| 主軸轉速 | 100-2000r/min | ||||||||||||||||||||||||
| 主軸通孔 | 11mm | ||||||||||||||||||||||||
| 主軸規格 | MT2 | ||||||||||||||||||||||||
| 主軸電機功率 | 150W | ||||||||||||||||||||||||
| 進給軸 | X軸行程 | 100mm | |||||||||||||||||||||||
| Z軸行程 | 150mm | ||||||||||||||||||||||||
| 最大移動速度 | 300mm/min | ||||||||||||||||||||||||
| 最大進給速度 | 200mm/min | ||||||||||||||||||||||||
| 進給電機X、Z | 1.35Nm | ||||||||||||||||||||||||
| 刀架 | 刀位數 | 1 | |||||||||||||||||||||||
| 刀具尺寸 | 8×8mm | ||||||||||||||||||||||||
| 尾座 | 尾座套筒錐度 | MT2 | |||||||||||||||||||||||
| 套筒直徑 | 12mm | ||||||||||||||||||||||||
| 套筒行程 | 20mm | ||||||||||||||||||||||||
| 精度 | 定位精度 | 0.06mm | |||||||||||||||||||||||
| 重復定位精度 | 0.06mm | ||||||||||||||||||||||||
| 其他 | 電源 | 230/120V | |||||||||||||||||||||||
| 機床重量（凈重/毛重） | 45/65kg | ||||||||||||||||||||||||

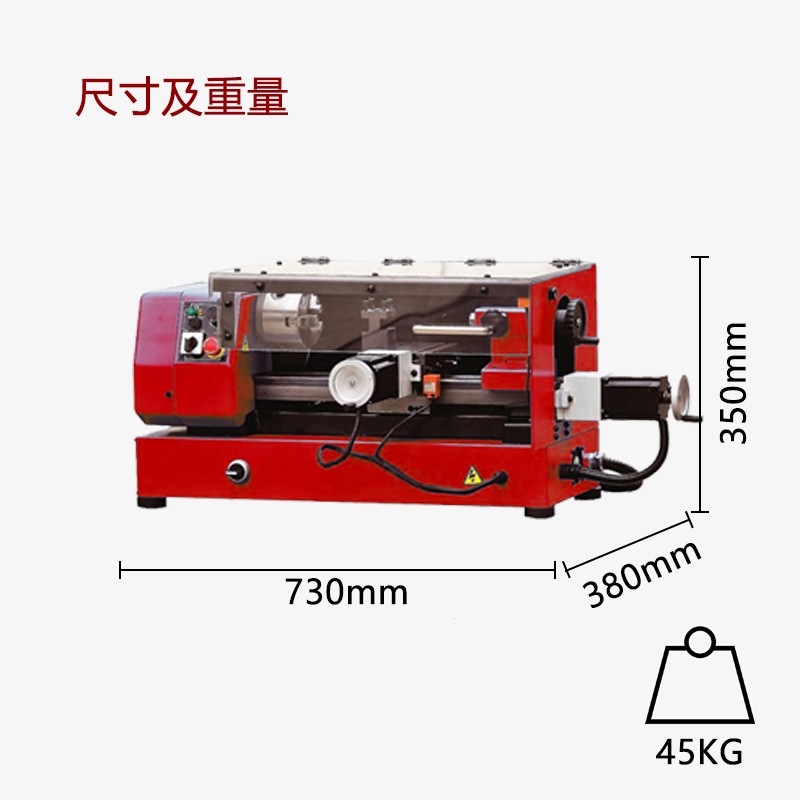

| 機床尺寸 | 730×380×350mm | ||||||||||||||||||||||||
| 包裝尺寸 | 830×480×450mm | ||||||||||||||||||||||||
