一、產品信息

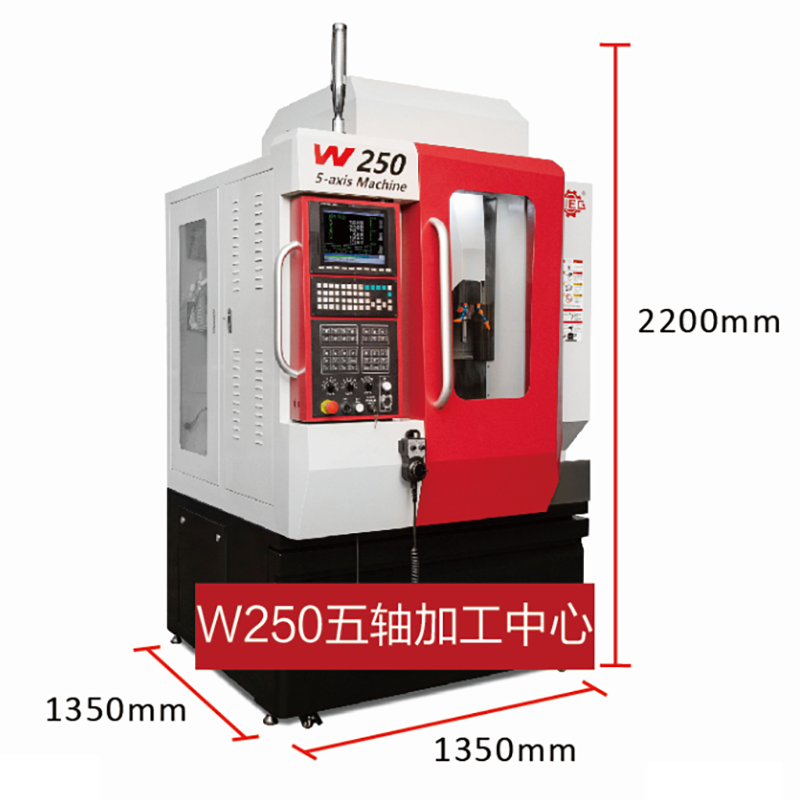

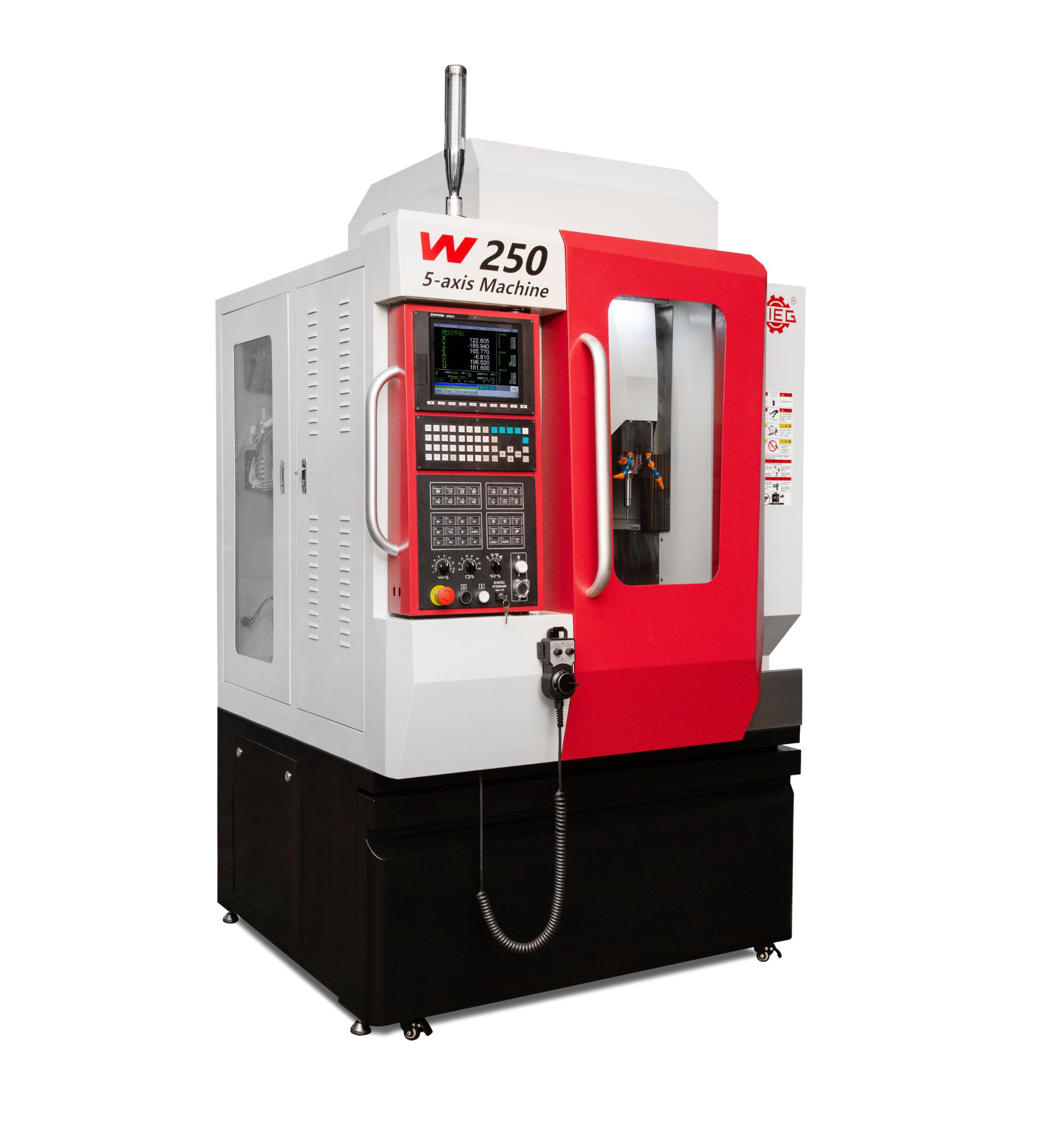

W250五軸加工中心
結構特點：
二、產品特色
■搖籃動梁式結構，剛性好、精度好。
■相同加工行程下機床的外形尺寸小、能耗低
■真5軸機床，系統帶RTCP功能。
■主軸轉速高，達到40000r/min
■適用于中小零件高精度和復雜零件加工
■機床配套有數字孿生模型仿真軟件，解決了5軸機床操作難度大，和實際加工危險系數高等難題
三、五軸系統
可選擇SIEG、臺灣新代、華中數控、廣州數控操作系統
規格參數
| 類別 | 項目 | 配置 |
| 行程 | X軸行程 | 240mm |
| Y軸行程 | 390mm | |
| Z軸行程 | 280mm | |
| A軸行程 | -110°~ +30° | |
| C軸行程 | 360° | |
| 旋轉工作臺尺寸 | 245mm | |
| 工作臺負載 | 30KG | |
| 工作空間尺寸 | 直徑250mm x 高度230mm的圓柱體 | |
| 性能 | 直線切削進給 | 9000mm/min |
| 直線快速進給 | 15000mm/min | |
| 旋轉切削進給 | 6000°/min | |
| 旋轉快速進給 | 9000°/min | |
| 直線軸定位精度 | ≤0.01mm | |
| 直線軸重復定位精度 | ≤0.005mm | |
| 旋轉軸定位精度 | ≤30arcsec | |
| 旋轉軸重復定位精度 | ≤20arcsec | |
| 主軸錐度 | ISO20 | |
| 夾持范圍 | ER20 1-12mm | |
| 主軸最高轉速 | 40000r/min | |
| 主軸額定扭矩 | 2nm | |
| 主軸最大功率 | 3.0kw | |
| 換刀時間 | ＜5 秒 | |
| 刀庫數量 | 12 | |
| 其他 | 電壓要求 | 單相220v |
| 最大功率 | 5kw | |
| 常規使用功率 | 2kw | |
| 機床尺寸 | 1350mm x 1350mm x 2200mm | |
| 機床重量 | 1600kg |
